冬季施工由于施工條件及環(huán)境不利，是工程質(zhì)量事故的多發(fā)季節(jié)，尤以混凝土工程、地基基礎(chǔ)工程居多。如何在冬季施工、搶趕工期的條件下保證項(xiàng)目的質(zhì)量目標(biāo)，是施工技術(shù)和施工組織的難點(diǎn)。

當(dāng)下已步入冬季，那么下面我們就來聊一聊大家在進(jìn)行冬施得時(shí)候最需要注意的是那些呢？

冬季施工主要的技術(shù)措施

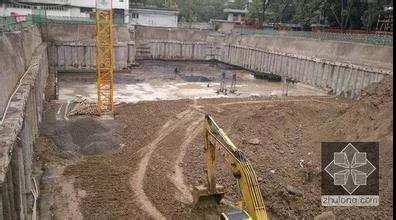

（一）土方工程

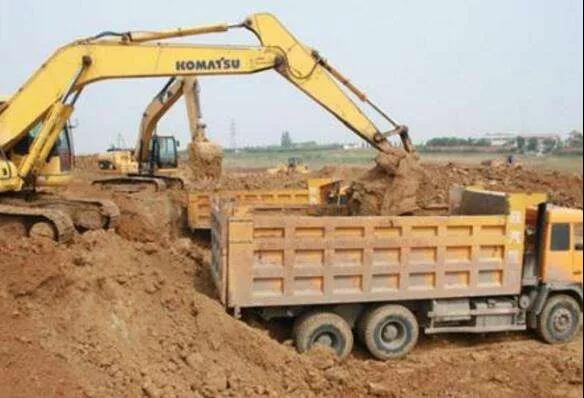

1．土方開挖

1）工程主要土建基礎(chǔ)、地下給排水管線尚未施工，土方開挖工程量較大。

2）開挖面積較小的溝槽或凍土層較薄的砂質(zhì)土壤、砂質(zhì)粘土以及不具備其它方法的條件下開挖土方時(shí)，采取人工開挖，采用撬棍、鋼釬、尖鎬施工。

3）大型基礎(chǔ)采用機(jī)械大開挖、人工清底。

2．土方回填

1）把回填用土預(yù)先保溫。在入冬以前將挖土堆積一處進(jìn)行嚴(yán)密保溫，等冬季需要回填時(shí)，將內(nèi)部含有一定熱量的土挖出進(jìn)行回填。

2）在冬季挖土中將不凍土堆在一起加以覆蓋，防止凍結(jié)，留作回填用料。

3）土方回填應(yīng)嚴(yán)格按照冬季施工的有關(guān)要求進(jìn)行，基坑、基槽等完畢后允許用含有用凍土塊的土回填時(shí)，凍土顆粒直徑不得大于15cm，而且含量不得超過填土總體積的15%。凍土塊應(yīng)均勻分布，逐層壓實(shí)。

4）回填地下的管道溝槽時(shí)，管頂上50cm厚范圍內(nèi)不得用凍土回填；構(gòu)筑物及有路面的道路，路基范圍內(nèi)的管溝不得用凍土回填。

5）所有回填的地方均必須排除積水，清除冰塊等雜物，其每層填鋪厚度，應(yīng)比夏季小為宜，一般不超過20cm?；靥钔凉ぷ鲬?yīng)連續(xù)進(jìn)行，防止基土或已填土層受凍。

3．土方防凍

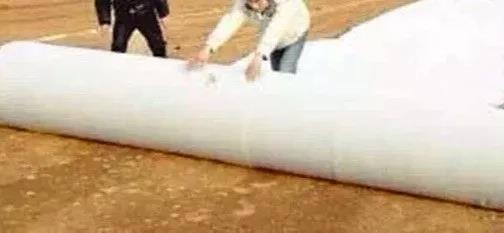

1）對冬季待開挖的地基土要進(jìn)行保溫防凍工作。土的防凍工作必須在凍結(jié)前進(jìn)行，采取覆蓋保溫材料法。開挖完的基坑基底土層要做好保溫防凍工作。

2）已挖的溝槽鋪設(shè)在溝底表面，靠近溝壁處的棉氈或草袋要加厚。未開挖的溝槽，棉氈或草袋鋪設(shè)寬度為土層凍結(jié)深度的兩倍與溝槽寬度之和。

3）土方開挖完畢，要立即施工上部基礎(chǔ)，防止基土遭受凍結(jié)，如有間歇（1～2天）要覆蓋巖棉被等保溫，如果間歇時(shí)間較長，要在地基上預(yù)留一層松散土層（200～300mm）不挖除，并用保溫材料覆蓋，待基礎(chǔ)施工時(shí)再清除到設(shè)計(jì)標(biāo)高。

4）凍土的一次松碎量要根據(jù)挖運(yùn)能力和氣候條件確定，松碎后的凍土要挖掘清除，避免重新凍結(jié)。

4．春融期間在凍土地基上施工

1）施工放線時(shí)要確定對凍深的影響，核對基槽開挖后殘留凍土層的可能均一程度，基槽挖完后應(yīng)立即驗(yàn)槽，合格后方可施工墊層。

2）施工前應(yīng)仔細(xì)檢查、清除基槽周圍的積水和積冰，以防止積水和融化冰水流入基槽內(nèi)，引起基槽內(nèi)地基土凍融性質(zhì)改變而產(chǎn)生不應(yīng)有的凍融沉降。

3）在凍土地基上進(jìn)行基礎(chǔ)砌筑時(shí)，各部位應(yīng)同時(shí)進(jìn)行，嚴(yán)禁局部晾曬?；A(chǔ)砌筑過程中，應(yīng)隨砌隨填基坑側(cè)土，并分層夯實(shí)，以使基礎(chǔ)下凍層均勻融化。

4）應(yīng)切實(shí)做好施工場地的排水溝。施工過程中，嚴(yán)禁雨水或施工用水等浸泡基槽。

（二）鋼筋工程

1、鋼筋冷拉

（1）鋼筋負(fù)溫冷拉時(shí),可采用控制應(yīng)力法或控制冷拉率方法.對于不能分清爐批的熱軋鋼筋冷拉,不宜采用控制冷拉率的方法.

（2）在負(fù)溫條件下采用控制應(yīng)力方法冷拉鋼筋時(shí),由于伸長率隨溫度降低而減少,如控制應(yīng)力不變,則伸長率不足,鋼筋強(qiáng)度將達(dá)不到設(shè)計(jì)要求,因此在負(fù)溫下冷拉的控制應(yīng)力應(yīng)較常溫提高.冷拉控制應(yīng)力最大冷拉率應(yīng)符合一定要求

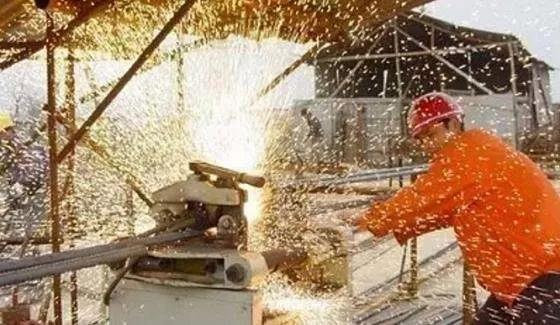

2、鋼筋負(fù)溫焊接

（1）從事鋼筋焊接施工的施工人員必須持有焊工上崗證,才可上崗操作.

（2）負(fù)溫下鋼筋焊接施工,可采用閃光對焊,電弧焊(幫條,搭接,坡口焊)及電渣壓力焊等焊接方法.

（3）焊接鋼筋應(yīng)盡量安排在室內(nèi)進(jìn)行,如必須在室外焊接,則環(huán)境溫度不宜太低,在風(fēng)雪天氣時(shí),還應(yīng)有一定的遮蔽措施.焊接未冷卻的接頭,嚴(yán)禁碰到冰雪.

（4）閃光對焊:

1)負(fù)溫閃光對焊,宜采用預(yù)熱閃光焊或閃光—預(yù)熱—閃光焊工藝.鋼筋端面比較平整時(shí),宜采用預(yù)熱閃光焊;端面不平整時(shí),宜采用閃光—預(yù)熱—閃光焊工藝.

2)與常溫焊接相比,應(yīng)采取相應(yīng)的措施,如增加調(diào)伸長度10%至20%左右,提高預(yù)熱時(shí)的接觸壓力,增長預(yù)熱間歇時(shí)間.

3)施焊時(shí)選用的參數(shù)可根據(jù)焊件的鋼種,直徑,施焊溫度和焊工技術(shù)水平靈活選用.

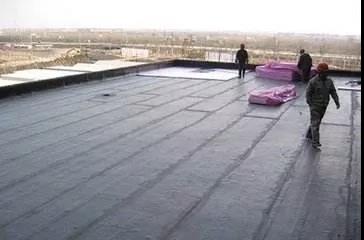

（三）屋面工程

1、屋面工程的冬季施工,應(yīng)選擇無風(fēng)晴朗天氣進(jìn)行,不得在雨、雪天和五級風(fēng)及其以上或基層潮濕、結(jié)冰、霜凍條件下進(jìn)行。

2、屋面各層施工前,材料應(yīng)應(yīng)符合設(shè)計(jì)要求，且不得含有冰雪、凍塊和雜質(zhì)。

3、屋面防水施工時(shí)，應(yīng)先做好排水比較集中的部位，應(yīng)合理安排隔氣層，保溫層、找平層、防水層的各項(xiàng)工序，連續(xù)操作，已完成部位應(yīng)及時(shí)覆蓋，防止受潮與受凍。穿過屋面防水層的管道、設(shè)備或預(yù)埋件，應(yīng)在防水施工前安裝完畢并做好防水處理。

4、找平層為水泥砂漿時(shí),砂漿的強(qiáng)度等級不得小于M5.

5、干鋪的保溫層可在負(fù)溫下施工；采用瀝青膠結(jié)的保溫層應(yīng)在氣溫不低于0℃時(shí)施工；采用水泥、石灰或其他膠結(jié)料膠結(jié)的保溫層應(yīng)在氣溫不低于5℃時(shí)施工。當(dāng)氣溫低于上述要求時(shí)，應(yīng)采取保溫、防凍措施。

采用水泥砂漿粘貼板狀保溫材料以及處理板間縫隙，可采用摻有防凍劑的保溫砂漿。防凍劑摻量應(yīng)通過試驗(yàn)確定。

干鋪的板狀保溫材料在負(fù)溫施工時(shí)，板材應(yīng)在基層表面鋪平墊穩(wěn)，分層鋪設(shè)。板塊上下層縫應(yīng)相互錯(cuò)開，縫間隙應(yīng)采用同類材料的碎屑填嵌密實(shí)。

倒置式屋面所選用材料應(yīng)符合設(shè)計(jì)及本規(guī)程相關(guān)規(guī)定，施工前應(yīng)檢查防水層平整度及有無結(jié)冰、霜凍或積水現(xiàn)象，滿足要求后方可施工。

6、防水工程應(yīng)選擇施工質(zhì)量及信譽(yù)好的單位進(jìn)行施工,操作人員均應(yīng)持證上崗.

（四）地面工程

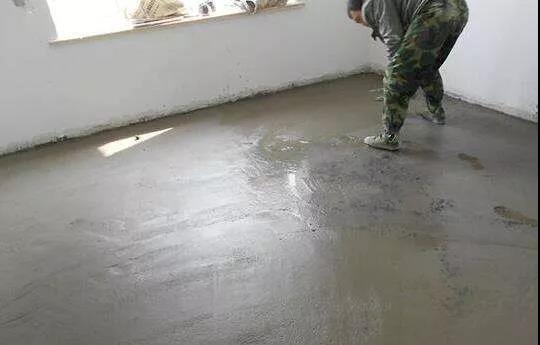

1、室內(nèi)地面找平層,面層施工時(shí)應(yīng)將門窗通道口進(jìn)行遮蓋保溫,確保在室內(nèi)溫度為5℃以上的條件下進(jìn)行施工,室外部分預(yù)計(jì)三天溫度在0℃左右時(shí),水泥砂漿應(yīng)摻1~2%的鹽水溶液攪拌,并有可靠的防凍保暖措施.

2、冬季所用水泥砂漿應(yīng)采用硅酸鹽水泥和普通硅酸鹽水泥,應(yīng)盡量減少用水量,砂漿稠度應(yīng)小于5cm.

3、對于大面積混凝土地坪隨搗隨抹的施工,應(yīng)在施工前做好各項(xiàng)準(zhǔn)備工作,施工時(shí)適當(dāng)加快澆筑及振搗速度(保證混凝土內(nèi)部密實(shí)的前提下),澆筑厚度略高于設(shè)計(jì)厚度,振搗整平后鋪設(shè)塑料薄膜,其上及時(shí)鋪蓋保溫材料. 　　

（五）砌體工程

1、材料要求

（1）水泥宜采用普通硅酸鹽水泥,標(biāo)號為32.5R,水泥不得受潮結(jié)塊.

（2）普通磚,空心磚,混凝土小型空心砌塊,加氣混凝土砌塊在砌筑前,應(yīng)清除表面污物,冰雪等.遭水浸后凍結(jié)的磚和砌塊不得使用.

（3）石灰膏等宜采取保溫防凍措施,如遭凍結(jié),應(yīng)經(jīng)融化后方可使用.

（4）砂宜采用中砂,含泥量應(yīng)滿足規(guī)范要求,砂中不得含有冰塊及直徑大于1cm的凍結(jié)塊.

（5）砌筑砂漿的稠度,宜比常溫施工時(shí)適當(dāng)調(diào)整,并宜通過優(yōu)先選用外加劑方法來提高砂漿的稠度.在負(fù)溫條件下,砂漿的稠度可比常溫時(shí)大1~3厘米,但不得大于12厘米,以確保砂漿與磚的粘結(jié)力.

2、施工方法

（1）砌筑應(yīng)采用“三一砌筑法”,若采用平鋪砂漿時(shí),應(yīng)使鋪灰長度滿足砂漿砌筑時(shí)的溫度不致過低.

（2）嚴(yán)禁使用遭凍結(jié)的砂漿進(jìn)行砌筑.

（3）當(dāng)室外溫度低于+5℃,磚,砌塊等材料不得澆水,砂漿的攪拌時(shí)間也應(yīng)有所增長,一般為常溫?cái)嚢钑r(shí)間的1.8倍,約為2.5~3分鐘.

（4）防止砂漿在攪拌,運(yùn)輸,存放過程中的熱量損失可采用下列方法:

（1)砂漿的攪拌可在保溫棚內(nèi)(棚內(nèi)溫度在5℃以上)進(jìn)行,砂漿要隨拌隨用,存儲時(shí)間不超過60分鐘,不可積存和兩次倒運(yùn)。

　　2)攪拌地點(diǎn)應(yīng)盡量靠近施工現(xiàn)場,以縮短運(yùn)距。

（5）砌體的水平及垂直灰縫的厚度應(yīng)保證在8~12mm,一般宜控制在10mm左右.

（6）控制砌體砌筑高度,每日砌筑一般高度不超過1.80m.

（7）每天收工前,應(yīng)將頂面的垂直灰縫填滿,同時(shí)在砌體表面覆蓋保溫材料(如草包,塑料薄膜).

（8）現(xiàn)場的試塊的留設(shè)應(yīng)有所增加,且在現(xiàn)場同條件下進(jìn)行養(yǎng)護(hù),用于檢驗(yàn)現(xiàn)場砌筑砂漿的實(shí)際強(qiáng)度.

（六）混凝土工程

1、基本要求

（1）冬季施工的混凝土宜選用硅酸鹽水泥或普通硅酸鹽水泥,水泥標(biāo)號不宜低于32.5,每立方米混凝土中的水泥用量不宜少于300kg,水灰比不應(yīng)大于0.6,并加入早強(qiáng)劑.由必要時(shí)應(yīng)加入防凍劑(根據(jù)氣溫情況確定).

（2）為減少凍害,應(yīng)將配合比中的用水量降至最低限度.辦法是:控制坍落度,加入減水劑,優(yōu)先選用高效減水劑。

（3）模板和保溫層,應(yīng)在混凝土冷卻到5℃后方可拆除.當(dāng)混凝土與外界溫差大于20℃時(shí),拆模后的混凝土表面,應(yīng)臨時(shí)覆蓋,使其緩慢冷卻.

（4）未冷卻的混凝土有較高的脆性,所以結(jié)構(gòu)在冷卻前不得遭受沖擊荷載或動(dòng)力荷載的作用.

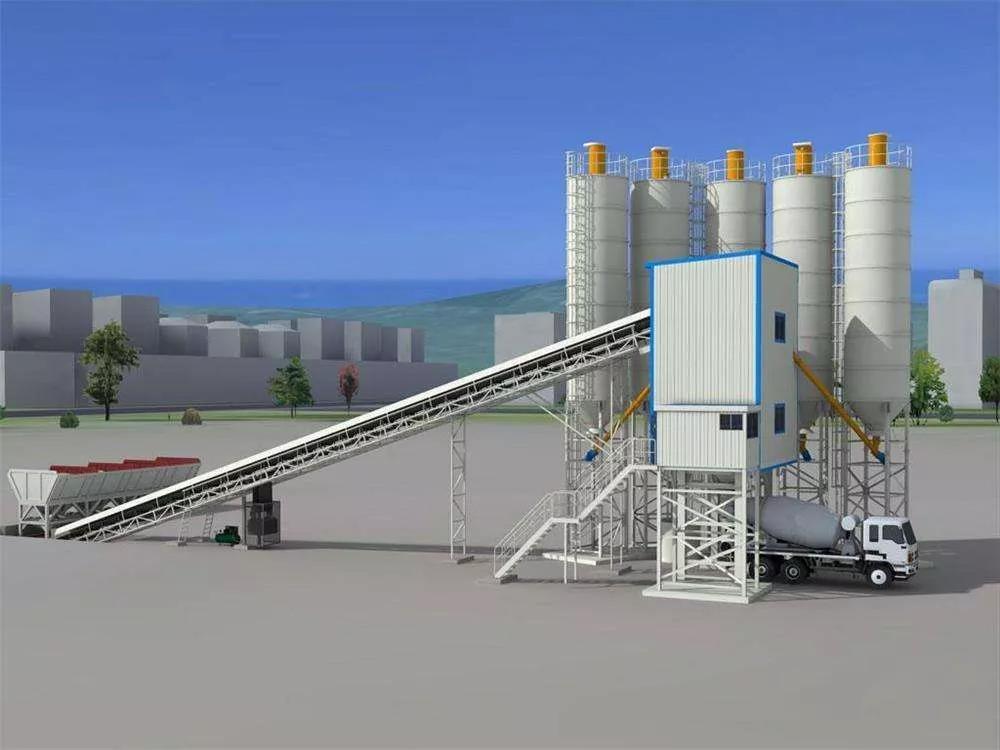

2、混凝土的拌制

（1）拌制混凝土用的骨料必須清潔,不得含有冰雪和凍塊,以及易凍裂的物質(zhì).在摻有含鉀,鈉離子的外加劑時(shí),不得使用活性骨料.在有條件的時(shí)候,砂石篩洗應(yīng)搶在零上溫度時(shí)做,并用塑料紙,油布蓋好。

（2）拌制摻外加劑的混凝土?xí)r,如外加劑為粉劑,可按要求摻量直接撒在水泥上面和水泥同時(shí)投入.如外加劑為液體,使用時(shí)應(yīng)先配制成規(guī)定濃度溶液,然后根據(jù)使用要求,用規(guī)定濃度溶液配制成施工溶液.各溶液要分別置于有明顯標(biāo)志的容器中,不得混淆.每班使用的外加劑溶液應(yīng)一次配成。

（3）當(dāng)施工期處于0℃左右時(shí),可在混凝土中添加早強(qiáng)劑,摻量應(yīng)符合使用要求及規(guī)范規(guī)定,且應(yīng)注意在添加前應(yīng)做好模擬試驗(yàn),以核實(shí)有關(guān)技術(shù)措施;對于有限期拆模要求的混凝土,還應(yīng)適當(dāng)提高混凝土設(shè)計(jì)等級。

（4）混凝土中添加防凍劑時(shí),嚴(yán)禁使用高鋁水泥。

（5）嚴(yán)格控制混凝土水灰比,由骨料帶入的水分及外加劑溶液中的水分均應(yīng)從拌合水中扣除.

（6）攪拌摻有外加劑的混凝土?xí)r,攪拌時(shí)間應(yīng)取常溫?cái)嚢钑r(shí)間的1.5倍.

（7）混凝土拌合物的出機(jī)溫度不宜低于10℃,入模溫度不得低于5℃.

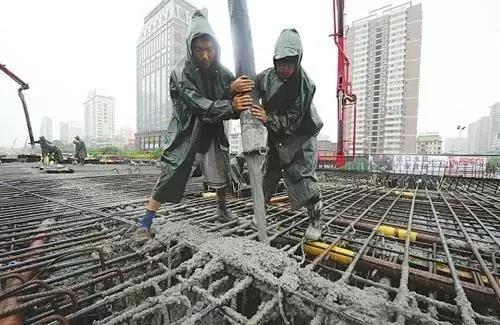

3、混凝土的運(yùn)輸和澆筑

（1）混凝土攪拌場地應(yīng)盡量靠近施工地點(diǎn),以減少材料運(yùn)輸過程中的熱量損失,同時(shí)也應(yīng)正確選擇運(yùn)輸用的容器(包括形狀,大小,保溫措施).

（2）混凝土澆筑前,應(yīng)清除模板和鋼筋上,特別是新老混凝土(如梁,柱交接處)交接處的冰雪及垃圾.

（3）當(dāng)采用商品混凝土?xí)r,在澆筑前,應(yīng)了解商品混凝土中摻入抗凍劑的性能,并做好相應(yīng)的防凍保暖措施. 　

（4）分層澆筑的混凝土?xí)r,已澆筑層在未被上一層的混凝土覆蓋前,不應(yīng)低于計(jì)算規(guī)定的溫度也不得低于2℃。

（5）重點(diǎn)工程或上部結(jié)構(gòu)要連續(xù)施工的工程,混凝土應(yīng)采取有效措施,以保證預(yù)期所要達(dá)到的強(qiáng)度.

（6）預(yù)應(yīng)力混凝土構(gòu)件在進(jìn)行孔道和立縫的灌漿前,澆灌部位的混凝土必須經(jīng)預(yù)熱,并采用熱的水泥漿,砂漿或混凝土,澆灌后在正溫下養(yǎng)護(hù)到強(qiáng)度不低于15Mpa.

（7）現(xiàn)場應(yīng)留設(shè)同條件養(yǎng)護(hù)的混凝土試塊作為拆模依據(jù).

4、混凝土的養(yǎng)護(hù)

（1）冬季澆筑的混凝土,由正溫轉(zhuǎn)入負(fù)溫養(yǎng)護(hù)前,混凝土的抗壓強(qiáng)度不應(yīng)低于設(shè)計(jì)強(qiáng)度的40%,對于C10以下的混凝土不得小于5Mpa.

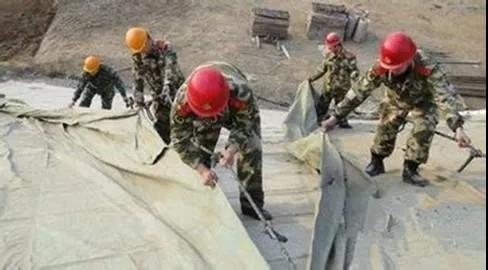

（2）采用的保溫材料(草袋,麻袋),應(yīng)保持干燥.

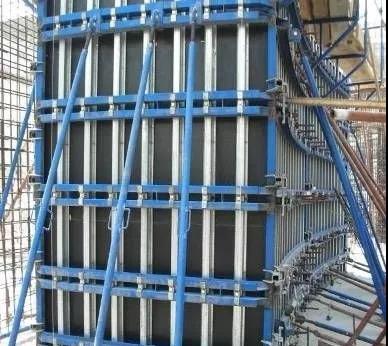

（3）在模板外部保溫時(shí),除基礎(chǔ)可隨澆筑隨保溫外,其它結(jié)構(gòu)必須在設(shè)置保溫材料后方可澆筑混凝土.鋼模表面可先掛草簾,麻袋等保溫材料并扎牢,然后再澆筑混凝土.

（4）保溫材料不宜直接覆蓋在剛澆筑完畢的混凝土層上,可先覆蓋塑料薄膜,上部再覆草袋,麻袋等保溫材料.保溫材料的鋪設(shè)厚度為:一般情況下0℃以上鋪一層;0℃以下鋪二層或三層;大體積混凝土澆筑及二次抹面壓實(shí)后應(yīng)立即覆蓋保溫,其保溫層厚度,材質(zhì)應(yīng)根據(jù)計(jì)算確定.

（5）拆模后的混凝土也應(yīng)及時(shí)覆蓋保溫材料,以防混凝土表面溫度的驟降而產(chǎn)生裂縫.

5、試件留置

　　按規(guī)范及施工要求制作,管理,養(yǎng)護(hù),送檢混凝土試塊.取樣與試件留置應(yīng)符合下列規(guī)定:

（1）每拌制100盤且不超過100m3的同配合比的混凝土,取樣不得少于一次.

（2）每工作班拌制的同一配合比的混凝土不足100盤時(shí),取樣不得少于一次.

（3）當(dāng)一次連續(xù)澆筑超過1000m3時(shí),同一配合比的砼每200m3不得少于一次.

（4）每一樓層,同一配合比的砼,取樣不得少于一次.

（5）對有抗?jié)B要求的砼結(jié)構(gòu),其混凝土試件應(yīng)在澆筑地點(diǎn)隨機(jī)取樣.同一工程,同一配合比的砼,取樣不應(yīng)少于一次,留置組數(shù)可根據(jù)實(shí)際需要確定.

（6）每次取樣應(yīng)至少留置一組標(biāo)準(zhǔn)養(yǎng)護(hù)試件,同條件養(yǎng)護(hù)試件的留置組數(shù)應(yīng)根據(jù)實(shí)際需要確定.
